系统架构与模块依赖

来源：docs/dev/context.md, AGENTS.md 适用：理解系统整体技术架构和模块间依赖关系

---

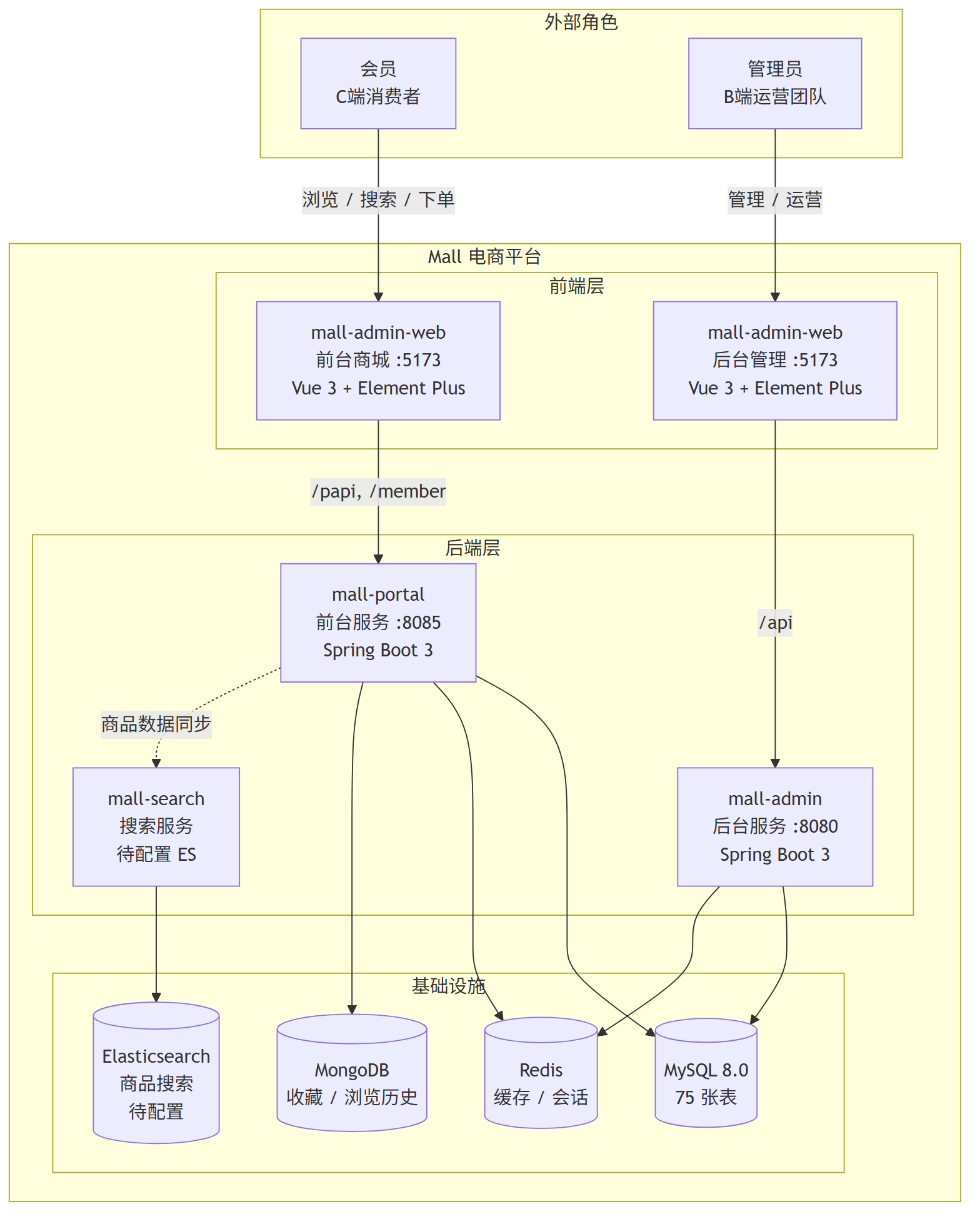

1. 系统上下文图

展示 Mall 电商系统的完整边界：外部角色、内部模块、外部系统及其交互关系。

flowchart TB
    subgraph Actors["外部角色"]
        Member["会员<br/>C端消费者"]
        Admin["管理员<br/>B端运营团队"]
    end

    subgraph Mall["Mall 电商平台"]
        subgraph Frontend["前端层"]
            PortalWeb["mall-admin-web<br/>前台商城 :5173<br/>Vue 3 + Element Plus"]
            AdminWeb["mall-admin-web<br/>后台管理 :5173<br/>Vue 3 + Element Plus"]
        end

        subgraph Backend["后端层"]
            Portal["mall-portal<br/>前台服务 :8085<br/>Spring Boot 3"]
            AdminAPI["mall-admin<br/>后台服务 :8080<br/>Spring Boot 3"]
            Search["mall-search<br/>搜索服务<br/>待配置 ES"]
        end

        subgraph Infra["基础设施"]
            MySQL[("MySQL 8.0<br/>73 张表")]
            Redis[("Redis<br/>缓存 / 会话")]
            MongoDB[("MongoDB<br/>收藏 / 浏览历史")]
            ES[("Elasticsearch<br/>商品搜索<br/>待配置")]
        end
    end

    Member -->|"浏览 / 搜索 / 下单"| PortalWeb
    Admin -->|"管理 / 运营"| AdminWeb

    PortalWeb -->|"/papi, /member"| Portal
    AdminWeb -->|"/api"| AdminAPI

    Portal --> MySQL
    Portal --> Redis
    Portal --> MongoDB
    AdminAPI --> MySQL
    AdminAPI --> Redis
    Search --> ES

    Portal -.->|"商品数据同步"| Search

说明：

• 前端为单 Vue 项目，通过路由区分前台商城和后台管理两个子系统
• mall-portal 服务前台 C 端接口，mall-admin 服务后台 B 端接口
• MongoDB 仅用于会员商品收藏和浏览历史（非关系型场景）
• mall-search 和 Elasticsearch 待外部服务配置后接入

---

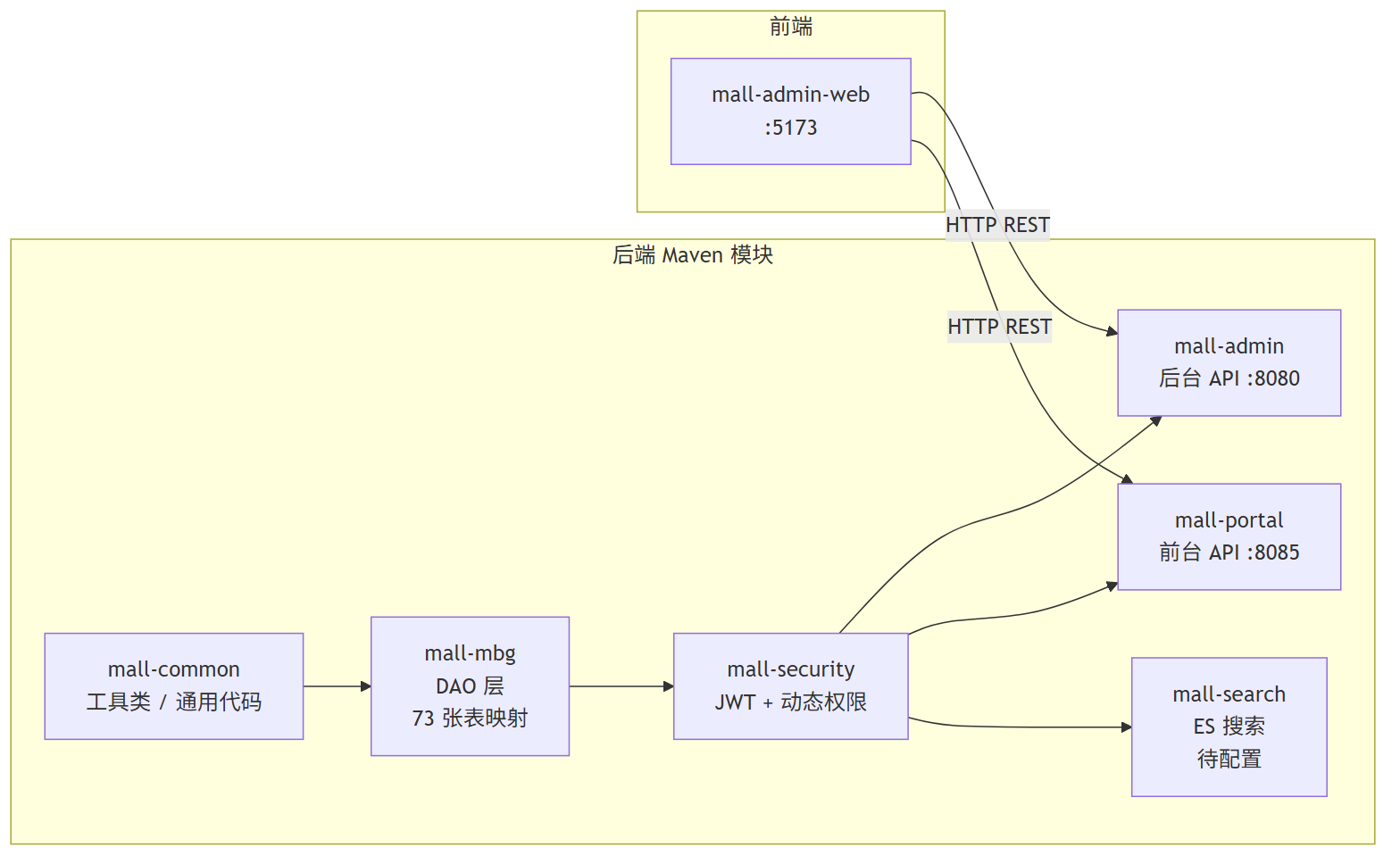

2. 模块依赖图

展示 6 个后端 Maven 模块的依赖链和前端通信路径。

flowchart LR
    subgraph Maven["后端 Maven 模块"]
        Common["mall-common<br/>工具类 / 通用代码"]
        MBG["mall-mbg<br/>DAO 层<br/>73 张表映射"]
        Security["mall-security<br/>JWT + 动态权限"]
        AdminMod["mall-admin<br/>后台 API :8080"]
        PortalMod["mall-portal<br/>前台 API :8085"]
        SearchMod["mall-search<br/>ES 搜索<br/>待配置"]
    end

    subgraph Frontend["前端"]
        Web["mall-admin-web<br/>:5173"]
    end

    Common --> MBG
    MBG --> Security
    Security --> AdminMod
    Security --> PortalMod
    Security --> SearchMod

    Web -->|"HTTP REST"| AdminMod
    Web -->|"HTTP REST"| PortalMod

依赖规则：

• mall-common → mall-mbg → mall-security 为底层依赖链
• mall-admin、mall-portal、mall-search 为顶层业务模块，互相独立
• 前端通过 Vite 代理分别访问后台（/api）和前台（/papi、/member）接口
